ECP 07
VERDICHTER / VERFLÜSSIGERSTEUERUNGEN ECP 07 / 10
STEUERUNG FÜR VERDICHTER / VERFLÜSSIGUNGSEINHEITEN 400 VAC
ECP 07/10 Steuerung für Verdichter / Verflüssigungseinheiten bis 5 kW bis 7,5 kW Verdichterleistung. Freigabe erfolgt über Pump-Down, Thermostat oder potentialfreier Kontakt.
ECP 07
Steuerung des Verdichters über potentialfreien Kontakt, Thermostat oder Pump-Down.

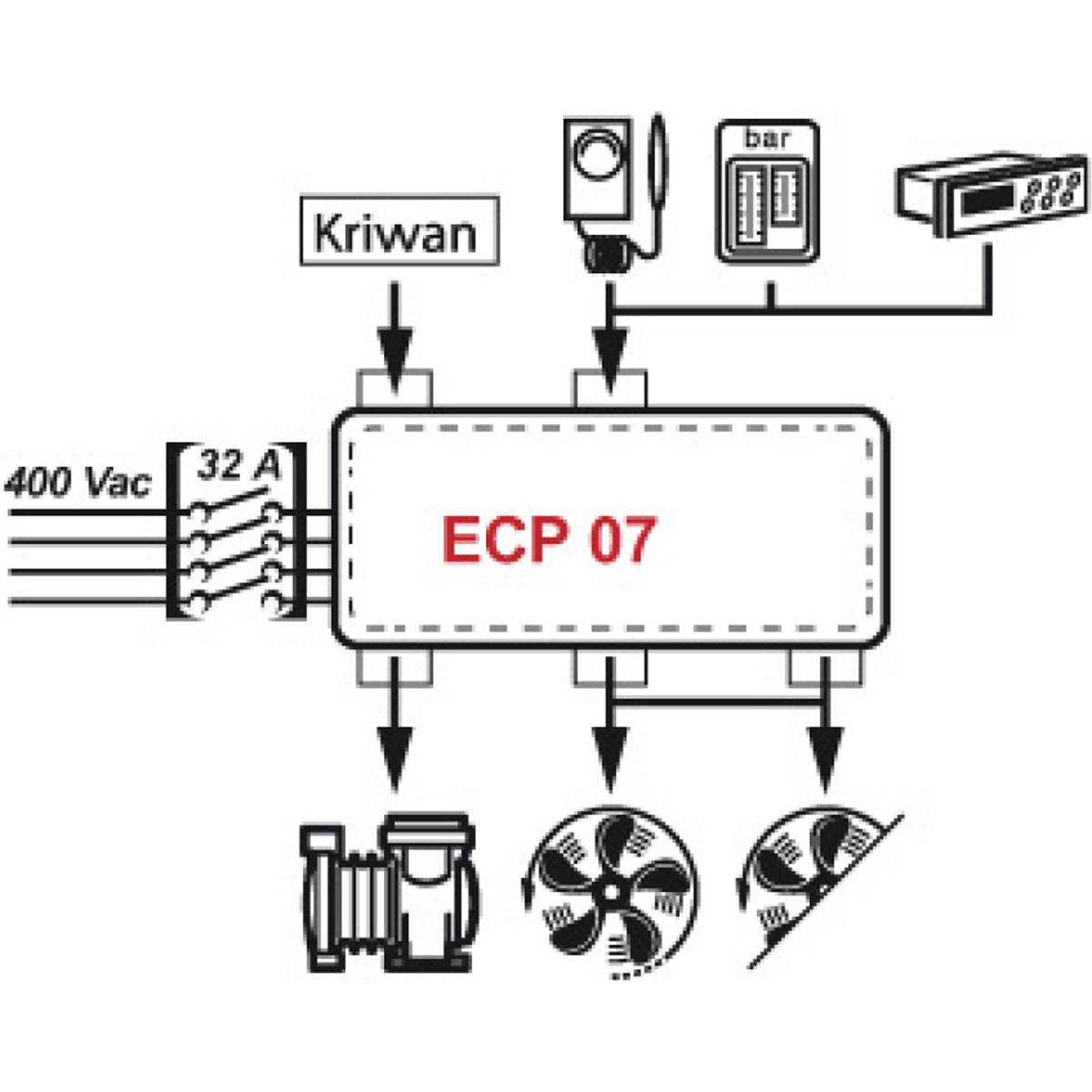

Schaltschema
Technische Merkmale
Technische Daten
| ABMESSUNGEN | 290 x 340 x 145 mm |
| ABMESSUNGEN | |
| GEWICHT | 4 kg |
| GEWICHT | |
| SCHUTZART | IP 65 |
| SCHUTZART | |
| SPANNUNGSVERSORGUNG | 400 VAC +/- 10% 50/60 Hz |
| SPANNUNGSVERSORGUNG | |
| ANSCHLUSSART | Drehstrom |
| ANSCHLUSSART | |
| UMGEBUNGSTEMPERATUR | -5 bis +50°C |
| UMGEBUNGSTEMPERATUR | |
| LAGERTEMPERATUR | -10 bis +70°C |
| LAGERTEMPERATUR | |
| UMGEBUNGSFEUCHTIGKEIT | <90% RH |
| UMGEBUNGSFEUCHTIGKEIT | |
| MESSBEREICH | Nicht vorhanden |
| HAUPTSCHALTER TÜRSPERRE | 32A |
| VERDICHTERSCHUTZ | Überstromauslöser |
| LEITUNGSSCHUTZ | Leitungsschutzschalter |
| REGELUNG | Potentialfrei, Pump-Down oder Thermostat |
| ABTAUUNG | |
| BARRIERE | |
| BETRIEBSMELDUNGEN | LED |
| ALARMMELDUNGEN | LED |
| ABTAUART | |
| RAUMFÜHLER | |
| VERDAMPFERFÜHLER | |
| MIKROANSCHLUSS | |
| VERDICHTER | 2.200 Watt bis 5.500 (3PH) |
| ABTAUHEIZUNG | |
| VERDAMPFERLÜFTER | |
| KÜHLRAUMBELEUCHTUNG | |
| ALARMRELAIS / AUX (potentialfreier Kontakt) | |
| ÜBERWACHUNG | |
| LEISTUNGSAUFNAHME (REGELUNG) | |
| AUFLÖSUNG | |
| MESSGENAUIGKEIT (FÜHLER) | |
| ANSAUGFÜHLER | |
| DRUCKSONDE | |
| TÜRKONTAKTSCHALTER | |
| KONFIGURIERBARER DIGITALER EINGANG | |
| Elektronisches Ventil | |
| STEUERTRANSFORMATOR | |
| PUFFERBATTERIE | |
| PUFFERBATTERIE | |
| LADEZEIT | |
| LADEZEIT | |
| PUFFERZEIT | |
| PUFFERZEIT | |
| OPTISCHER ALARM | |
| OPTISCHER ALARM | |
| HILFSRELAIS | |
| HILFSRELAIS | |
| GSM BAND | |
| EINGANGSSIGNAL | |
| EINGANGSSIGNAL | |
| ANSCHLÜSSE | |
| ANSCHLÜSSE | |
| LEISTUNGSAUFNAHME | |
| LEISTUNGSAUFNAHME | |
| SCHALTZYKLEN | |
| SCHALTZYKLEN | |
| GEHÄUSEMATERIAL | |
| GEHÄUSEMATERIAL | |
| SCHUTZKLASSE | |
| SCHUTZKLASSE | |
| LEBENSDAUER | |
| EIN‐AUS‐SCHALTZYKLEN | |
| EIN‐AUS‐SCHALTZYKLEN | |
| AUFWÄRMZEIT | |
| AUFWÄRMZEIT | |
| EINSCHALTVERZÖGERUNG | |
| EINSCHALTVERZÖGERUNG | |
| EINSCHALTVERZÖGERUNG | |
| BELEUCHTUNG | |
| BELEUCHTUNG | |
| INSTALLATION | |
| INSTALLATION | |
| VERBINDUNG | |
| VERBINDUNG | |
| FARBWIEDERGABE‐INDEX | |
| FARBWIEDERGABE‐INDEX | |
| FARBTEMPERATUR | |
| FARBTEMPERATUR | |
| LICHTSTROM | |
| LICHTSTROM | |
| WIRKUNGSGRAD | |
| ELEKTRONIK | |
| ELEKTRONIK | |
| HELLIGKEITREGULIERUNG | |
| TYPE | |
| TYPE | |
| AKKU‐PUFFER | |
| AKKU‐PUFFER | |
| LADESTROM | |
| LADESTROM | |
| VERFLÜSSIGERLÜFTER | 800 Watt (1 PH) |
| TEMPERATURANZEIGE | |
| AKKUSTIK ALARM | |
| AKKUSTIK ALARM |
EINGANGSSIGNALE
| RAUMFUHLER | |
| VERDAMPFERFÜHLER | |
| MIKROANSCHLUSS | |
| ALARM PERSON IN ZELLE | |
| DIFFERENZDRUCKWÄCHTER ÖL | |
| HD / ND DRUCKWÄCHTER | |
| ANSCHLUSS FÜR KRIWAN | |
| DRUCKWÄCHTER VERFLÜSSIGER | |
| KLIXON VERDAMPFERLÜFTER | |
| BETRIEBSMODUS VERDICHTER | |
| TÜRKONTAKTSCHALTER | |
| KONFIGURIERBARER DIGITALER EINGANG | |
| PERSONEN ALARM | |
| AUFZEICHNUNGSFÜHLER | |
| Aufzeichnungsfühler (8 Stk) |
AUSGANGSSIGNALE
| VERDICHTER | |
| VERFLÜSSIGERLÜFTER (GEDROSSELT) | |
| VERFLÜSSIGERLÜFTER 1 | |
| VERFLÜSSIGERLÜFTER 2 | |
| VERDAMPFERLÜFTER | |
| ABTAUHEIZUNG | |
| KÜHLRAUMBELEUCHTUNG | |
| MAGNETVENTIL | |
| ÖLSUMPFHEIZUNG | |
| HEIZWIDERSTAND VERDICHTERÖL | |
| ALARMRELAIS | |
| ALARMRELAIS / AUX (potentialfreier Kontakt) | |
| FREIGABE VERDICHTER | |
| ALARMRELAIS/HILFSRELAIS | |
| KOMMUNIKATION | |
| Alarmrelais (potentialfreier Kontakt) | |
| ÜBERWACHUNG |
Produktbeschreibung
Drehstromanlagen (400 VAC) Direkte Ansteuerung o.g. elektrischer Komponenten Elektrische Schutzeinrichtungen wie Leitungsschutzschalter, Überlastrelais etc. Alarmanzeige über LED Display
