PEV S27
Produktbeschreibung
ANWENDUNGEN
Kühltheken und Kühlräume
HAUPTMERKMALE
Steuerung des elektronischen Expansionsventils.
Kompatibel mit 23 Kältemitteln: R404, R134, R22,R407A, R407F, R407H, R410A, R450A, R507,R513A, R744 (CO2), R449A, R290, R32, R448A,R452A, R600, R600A, R1270, R1234ze, R23, R717(NH3), R454C.
Software-Update über USB.
Integriertes Display oder zusätzliches Remotedisplay (optional).
Serielle RS485-Verbindung mit TeleNET oder ModbusProtokoll per Parameter wählbar.
Zwei konfigurierbare digitale Eingänge.
Ansaugtemperatur- und Verdampfungsdrucksonde für das Überhitzungsmanagement des Verdampfers.
Einfache Parameterprogrammierung mit 4 Vorkonfigurationen für die unterschiedlichen Anwendungen des elektronischen Expansionsventils.
Alarmsignalisierung.
Systemstatus-LED-Signale und großes Display.

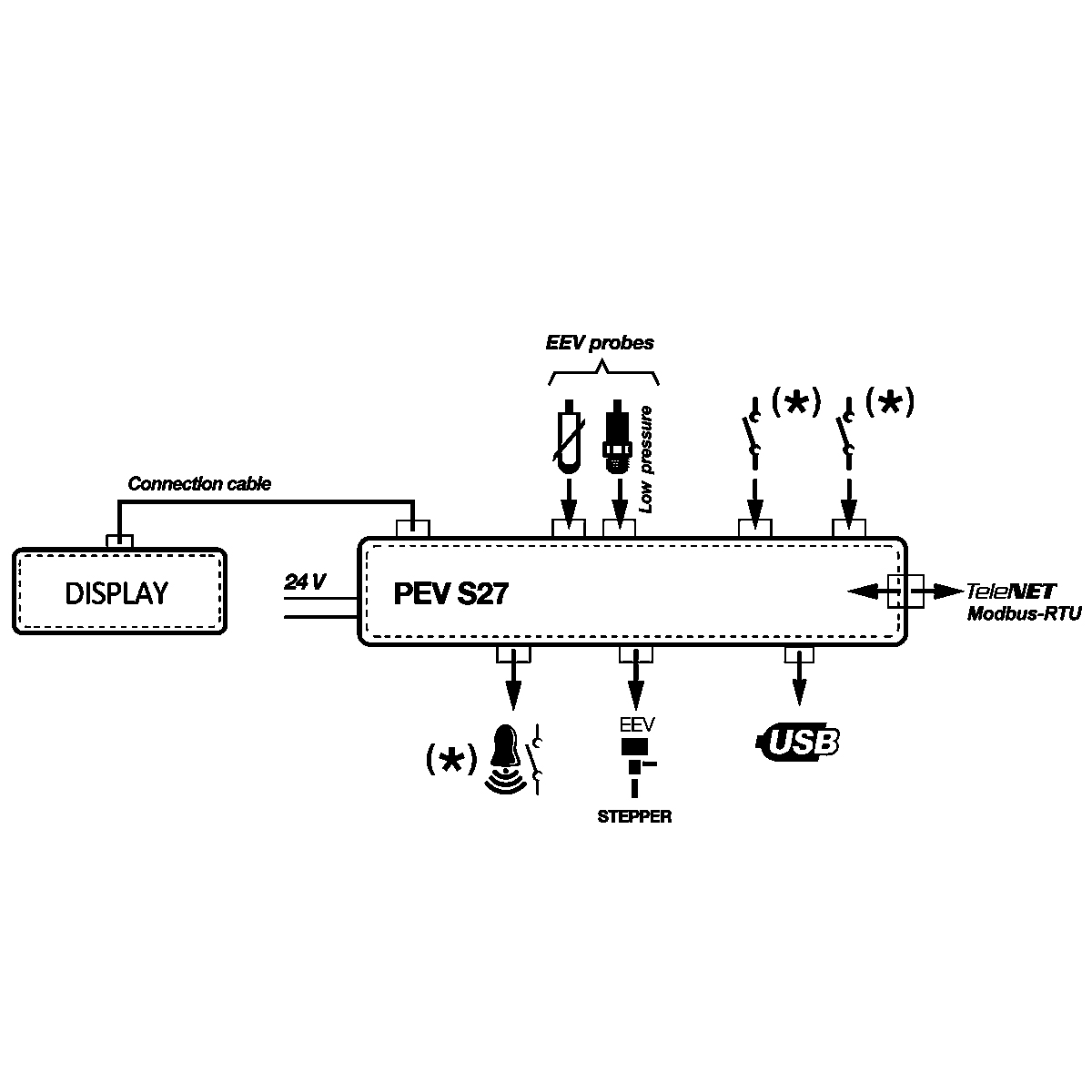

Schaltschema
Technische Merkmale
Technische Daten
| ABMESSUNGEN | PEV S27: 105 x 110 x 71 mm, DISPLAY: 93 x 37 x 23.1 mm |
| SCHUTZART | IP65 |
| SPANNUNGSVERSORGUNG | 24 V AC/DC ±10% 50/60 Hz |
| GEWICHT | 0.5 kg |
| UMGEBUNGSTEMPERATUR | -5 ÷ +50 °C |
| MAX. UMGEBUNGSFEUCHTE in RH% | -< 90% RH |
| ANSCHLUSSART | NIEDERSPANNUNG |
| ARBEITSTEMPERATUR | |
| LAGERTEMPERATUR | -10 ÷ +70 °C |
| UMGEBUNGSFEUCHTIGKEIT | |
| STATUS UND BETRIEBSMELDUNGEN | LED + DISPLAY |
| MESSBEREICH | |
| HAUPTSCHALTER TÜRSPERRE | |
| ALARMSIGNALE | LED + SUMMER |
| LEITUNGSSCHUTZ | |
| REGELUNG | |
| VERDICHTERSCHUTZ | |
| BARRIERE | |
| BETRIEBSMELDUNGEN | |
| ABTAUUNG | |
| ABTAUART | |
| ALARMMELDUNGEN | |
| VERDAMPFERFÜHLER | |
| RAUMFÜHLER | |
| VERDICHTER | |
| MIKROANSCHLUSS | |
| VERDAMPFERLÜFTER | |
| ABTAUHEIZUNG | |
| ALARMRELAIS / AUX (potentialfreier Kontakt) | |
| KÜHLRAUMBELEUCHTUNG | |
| LEISTUNGSAUFNAHME (REGELUNG) | |
| ÜBERWACHUNG | |
| AUFLÖSUNG | |
| MESSGENAUIGKEIT (FÜHLER) | |
| ANSAUGFÜHLER | |
| DRUCKSONDE | |
| TÜRKONTAKTSCHALTER | |
| KONFIGURIERBARER DIGITALER EINGANG | |
| Elektronisches Ventil | |
| STEUERTRANSFORMATOR | |
| PUFFERBATTERIE | |
| LADEZEIT | |
| PUFFERZEIT | |
| OPTISCHER ALARM | |
| HILFSRELAIS | |
| GSM BAND | |
| EINGANGSSIGNAL | |
| ANSCHLÜSSE | |
| LEISTUNGSAUFNAHME | |
| SCHALTZYKLEN | |
| GEHÄUSEMATERIAL | |
| SCHUTZKLASSE | |
| LEBENSDAUER | |
| EIN‐AUS‐SCHALTZYKLEN | |
| AUFWÄRMZEIT | |
| EINSCHALTVERZÖGERUNG | |
| BELEUCHTUNG | |
| INSTALLATION | |
| VERBINDUNG | |
| FARBWIEDERGABE‐INDEX | |
| FARBTEMPERATUR | |
| LICHTSTROM | |
| WIRKUNGSGRAD | |
| ELEKTRONIK | |
| HELLIGKEITREGULIERUNG | |
| TYPE | |
| AKKU‐PUFFER | |
| LADESTROM | |
| VERFLÜSSIGERLÜFTER | |
| TEMPERATURANZEIGE | |
| AKKUSTIK ALARM | |
| VERFLUSSIGERLUFTER(gedrosselt) | |
| VERFLUSSIGERLUFTER 2 (gedrosselt) | |
| VERFLUSSIGERLUFTER 3 (gedrosselt) | |
| HEIZUNG VERDICHTEROL | |
| AUFZEICHNUNGSFUHLER | |
| ANALOGER EINGANG | |
| AUFZEICHNUNGSSPEICHER | |
| DAMPFPRODUKTION STEAM PRODUCTION | |
| ELECTRICAL POWER SUPPLY | |
| LEISTUNG POWER | |
| STROMAUFNAHME ABSORPTION | |
| ELEKTRONISCHE REGELUNG ELECTRONIC CONTROL | |
| SPANNUNGSVERSORGUNG ELEKTR. REGELUNG POWER SUPPLY CONTROL | |
| DURCHMESSER DAMPFAUSTRITTSROHR STEAM CONNECTOR | |
| ANZAHL ZYLINDER NUMBER OF CYLINDERS | |
| WASSER LADEANSCHLUSS WATER CHARGING CONNECTION | |
| WASSERABLAUF-ANSCHLUSS WATER DISCHARGE CONNECTION | |
| WASSERDRUCK WATER PRESSURE | |
| WASSERHÄRTE / GRENZE / LIMITS OF WATER'S HARDNESS | |
| WASSERLEITFÄHIGKEIT CONDUCTIVITY OF WATER | |
| ABMESSUNGEN (LxHxP) DIMENSIONS (LxHxP) | |
| NETTOGEWICHT - GEWICHT IN BETRIEB EMPTY WEIGHT - WORKING WEIGHT | |
| COLD DRAIN ADAPTER | |
| COLD DRAIN KIT | |
| BELÜFTUNGSKÖPFE FAN UNIT |
EINGANGSSIGNALE
| RAUMFUHLER | |
| VERDAMPFERFÜHLER | |
| MIKROANSCHLUSS | |
| ALARM PERSON IN ZELLE | |
| DIFFERENZDRUCKWÄCHTER ÖL | |
| HD / ND DRUCKWÄCHTER | |
| ANSCHLUSS FÜR KRIWAN | |
| DRUCKWÄCHTER VERFLÜSSIGER | |
| KLIXON VERDAMPFERLÜFTER | |
| BETRIEBSMODUS VERDICHTER | |
| TÜRKONTAKTSCHALTER | |
| KONFIGURIERBARER DIGITALER EINGANG | |
| PERSONEN ALARM | |
| AUFZEICHNUNGSFÜHLER | |
| Aufzeichnungsfühler (8 Stk) | |
| DIGITALE EINGÄNGE | 2 EINGÄNGE KONFIGURIERBAR |
| TEMPERATURFÜHLER | NTC 10 kΩ / PT1000 / PTC |
| DRUCKSENSOR | 4-20 mA |
AUSGANGSSIGNALE
| VERDICHTER | |
| VERFLÜSSIGERLÜFTER (GEDROSSELT) | |
| VERFLÜSSIGERLÜFTER 1 | |
| VERFLÜSSIGERLÜFTER 2 | |
| VERDAMPFERLÜFTER | |
| ABTAUHEIZUNG | |
| KÜHLRAUMBELEUCHTUNG | |
| MAGNETVENTIL | |
| ÖLSUMPFHEIZUNG | |
| HEIZWIDERSTAND VERDICHTERÖL | |
| EL. EXPANSIONSVENTIL | STEPPER BIPOLAR |
| ALARMRELAIS | VORHANDEN |
| FERNÜBERWACHUNGSSYSTEM | TELENET / MODBUS - RTU |
| ALARMRELAIS / AUX (potentialfreier Kontakt) | |
| FREIGABE VERDICHTER | |
| ALARMRELAIS/HILFSRELAIS | |
| KOMMUNIKATION | |
| Alarmrelais (potentialfreier Kontakt) | |
| ÜBERWACHUNG |
ZUBEHÖR
| ERHÄLTLICHES ZUBEHÖR | NANO BOX I NANO ADAPTER |
KONNEKTIVITÄT
| RS485 SCHNITTSTELLE | MODBUS-RTU / TELENET |
| BLUETOOTH | BLE LOW ENERGY |
| WIFI | 802.11 B/G/N (2.4 GHZ) UP TO 150 Mbps |
| NETZWERKANSCHLUSS | 10/100 Mbps |
